广东​120米钢筋混凝土烟囱新建的一种常见施工方法

120 米钢筋混凝土烟囱新建的一种常见施工方法：

1. 施工准备：

- 进行详细的设计和规划，包括烟囱的结构、尺寸等。

- 准备好所需的材料和设备，如钢筋、混凝土、模板、起重机等。

- 清理施工区域，确保场地平整和安全。

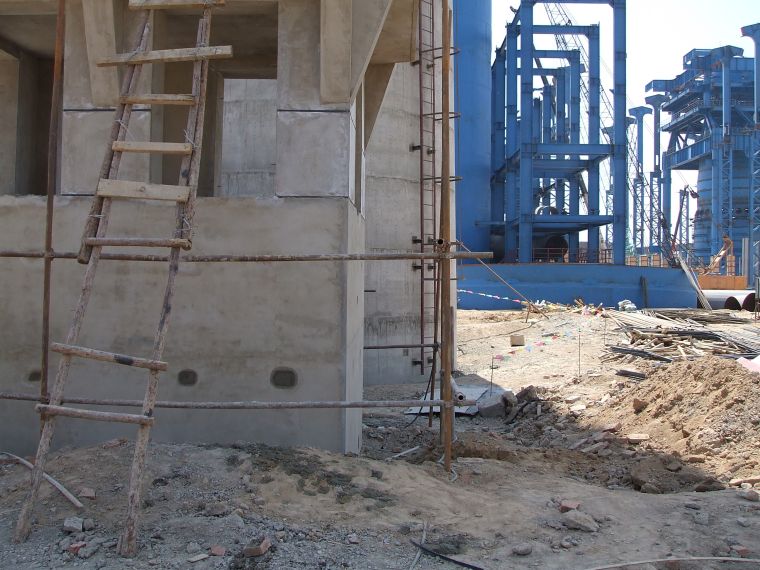

2. 基础施工：

- 土方挖至设计标高后，浇筑 100mm 厚 C10 砼垫层。

- 根据烟囱设计中心坐标和水平标高进行测量，确定烟囱中心、烟道中心线和±0.000m 标高，并设置控制桩。

- 待垫层砼达到一定强度后，放线并在垫层上测定基础环壁内外圈的墨线，同时弹出±0.000m 标高处烟囱基础环壁的投影线。

- 浇筑砼基础底板时，预埋竖井架座垫、中心钢板、固定卷扬底滑轮等预埋铁件。

3. 竖井架及操作平台组装：

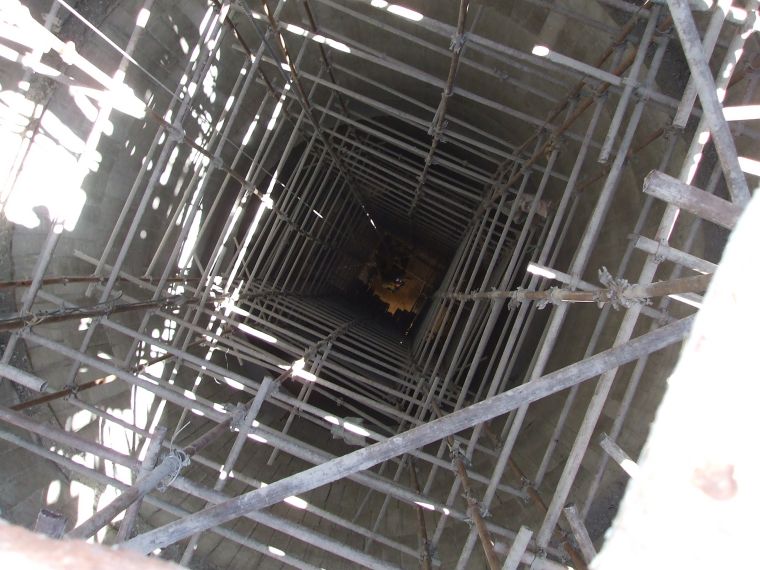

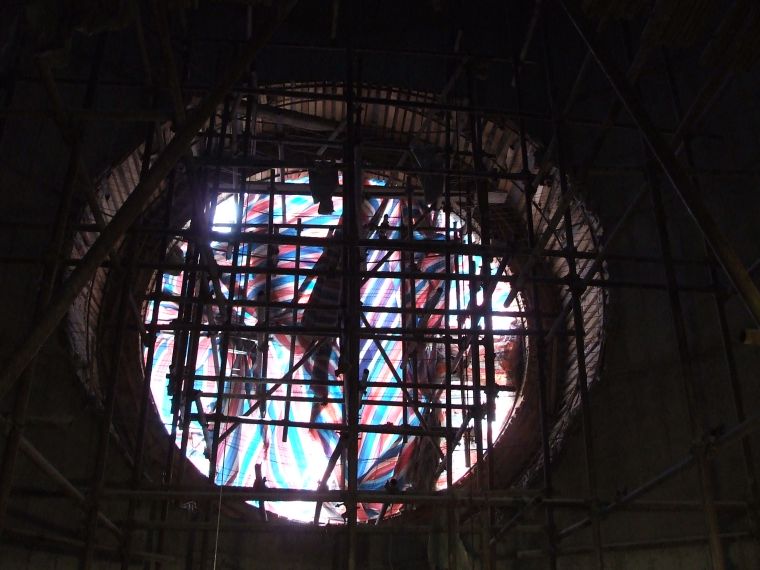

- 竖井架采用单孔内井架，一般由∠75×8 做立杆、横杆及斜杆，立杆连接用∠85×8 的杆件通过螺栓连接固定。井架底座座落在基础砼底板上，砼底板上需预埋固定井架底座及滑轮等。

- 竖井架的安装高度可为 15m 左右，以便安装小吊车、悬挂操作平台、吊架、罐笼及其它垂直运输设施。四角用角钢∠75×8 与地锚相固定，角钢平面应与竖井架保持一致，筒身施工时，每隔 10m 在筒壁内衬的环形悬臂处，用连接件将竖井架与砼筒壁相连接。

- 根据施工要求，竖井架可分 2-3 次接高至所需标高，每次接高后，应用经纬仪或中心垂直线对竖井架的两个方向作一次垂直找正，使偏差控制在筒身允许范围内。

- 为避免雷击，下部应埋设临时接地装置，可利用烟囱地极。同时安装附属滑道管、施工爬梯、上、下滑轮、料斗罐笼、上料拔杆等。

- 操作平台正式安装前需进行预安装，检查各部件数量、质量和装配情况并编号。安装顺序为先安装内、外承重钢圈、辐射钢梁、连接支撑，再铺设方木、木铺板、设置栏杆、安全挡板、安全网及内外吊架，最后用链式起重机将操作平台挂设在竖井架上，链式起重机与竖井架夹角一般为 30°-40°。

4. 筒身施工：

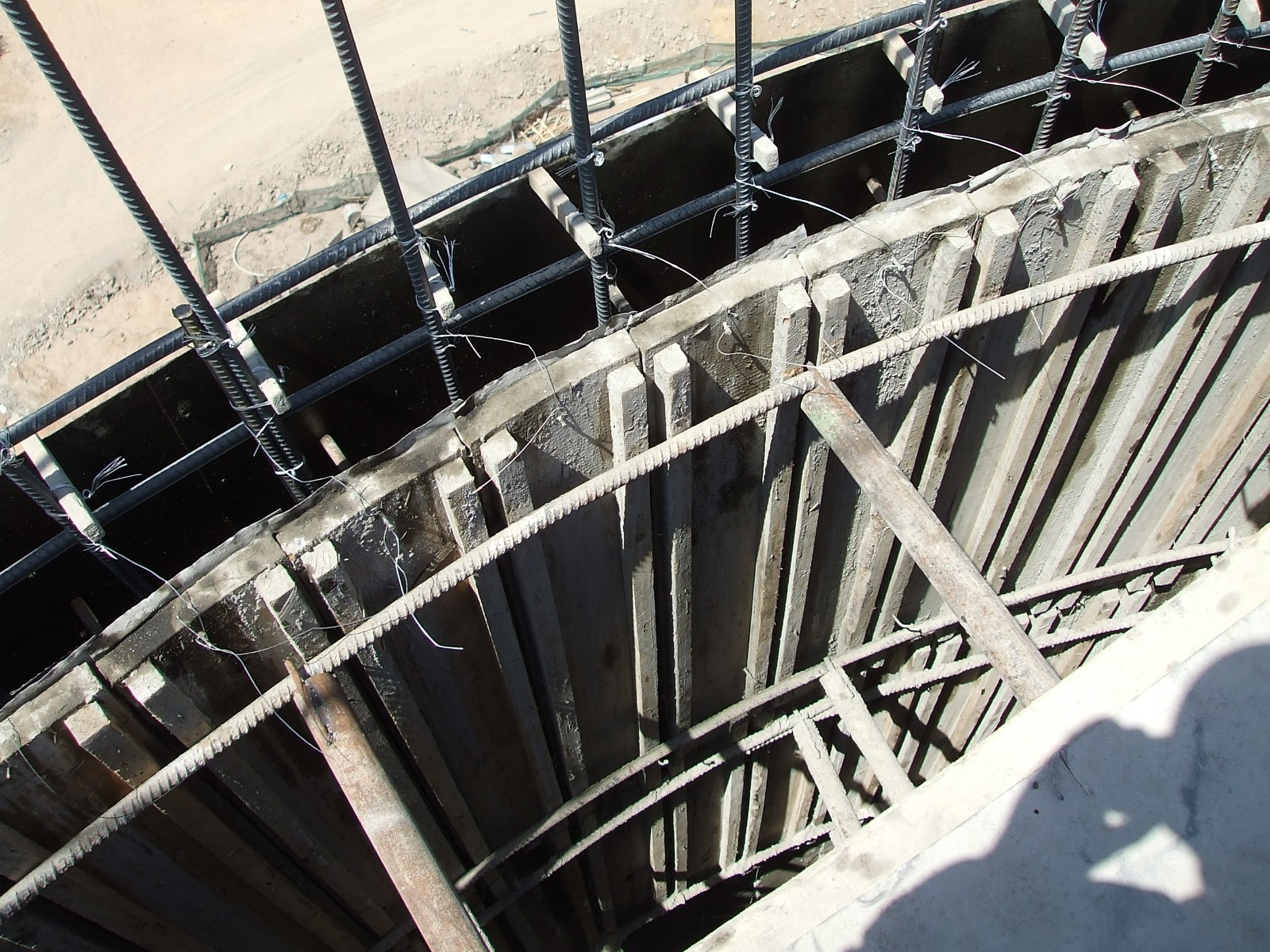

- 外模采用提升式模板，内模采用移置式模板，可采用一套外模与三套内模相配合施工。

- 提升式外模安装前，先将外模分型编号，按安装系统图要求进行安装，保证筒壁设计锥度。开始时可将吊钩安在外模板内侧，后期安在外侧以便操作。吊钩安装在连接支撑或平台辅助梁上，每套吊钩含水平调径丝杆、两个吊杆及滑轮、制动螺丝和挂钩等部分。通过转动调径丝杆可使外模板沿烟囱直径方向作径向移动，达到收分要求。

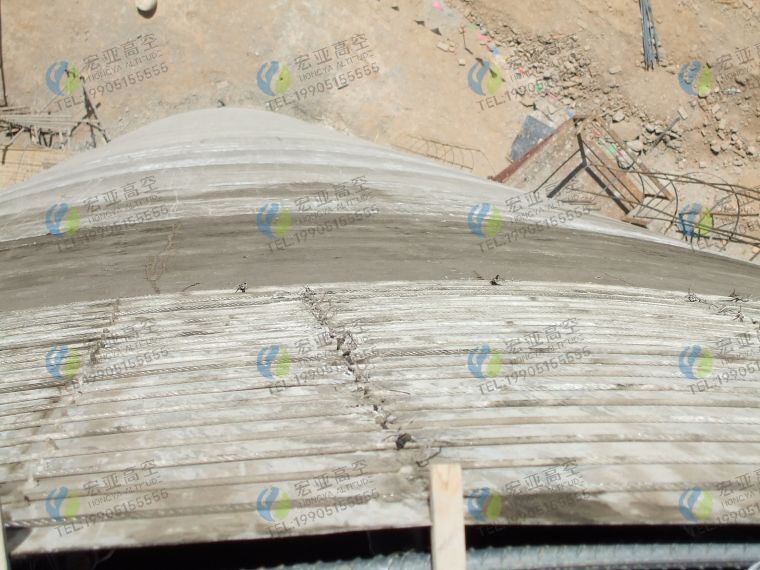

- 采用铅锤测中法测定模板半径，在井架中心测定模板半径的标高位置上安装中线架，吊线下挂铅锤校核中心点位置。测定前准备好刻有各标高烟囱半径数据的标尺或木方，逐块测定并调整外模半径，同时拧紧相邻模板之间的连接螺丝，半径测定完毕后，将末端模板外的螺杆均匀紧固。为防止漏浆和保证外形，外模板外侧需箍以四道Φ9-12 的钢筋绳，用自制紧固杆紧固，并在钢丝绳与模板间加入木楔。

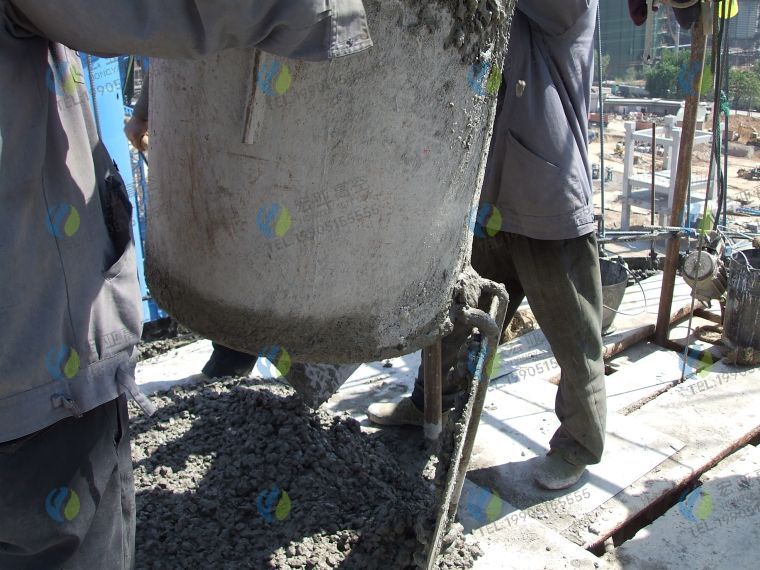

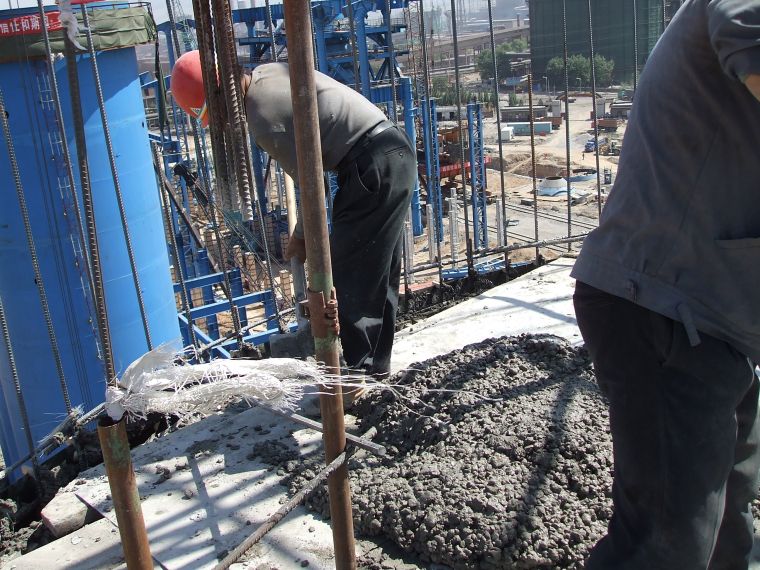

5. 混凝土浇筑：

- 混凝土应连续一次浇筑完成，不得留施工缝。在浇筑过程中，注意振捣密实，确保混凝土质量。

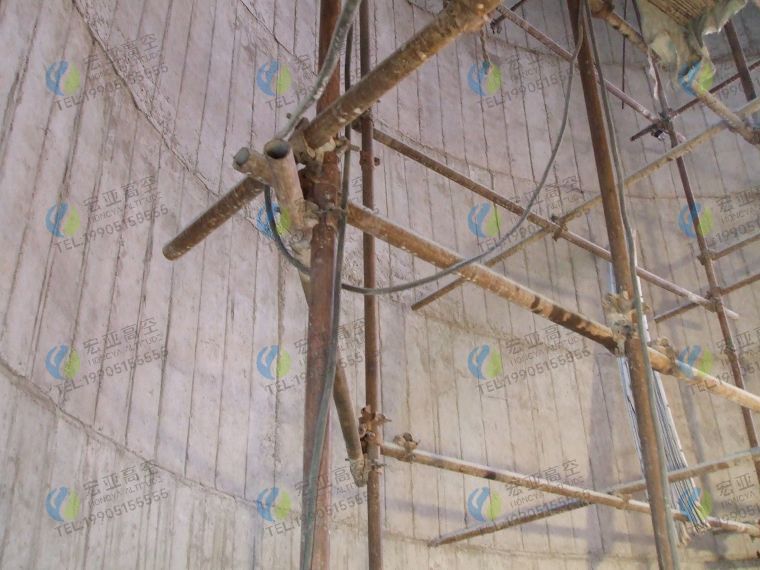

6. 内衬及隔热层施工：

- 按照设计要求进行内衬的砌筑和隔热层的铺设。

7. 附属设施施工：

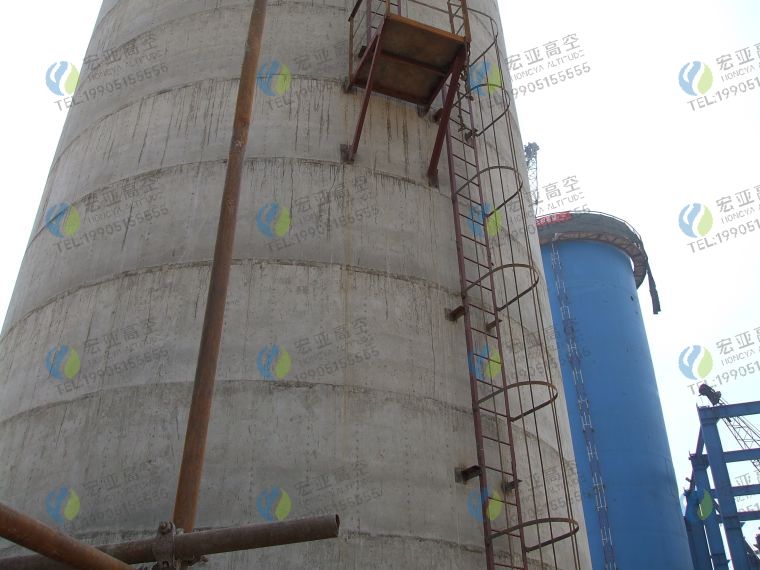

- 包括避雷、信号平台及爬梯等的安装。

8. 质量控制与安全措施：

- 严格按照相关质量标准和规范进行施工，确保烟囱的质量。

- 加强安全管理，施工人员需配安全带、穿防滑绝缘鞋等，设置安全网、防护栏杆等安全设施。

- 对施工班组做好技术交底，使每个施工人员按规定要求进行施工。

在实际施工中，应根据具体情况和相关标准规范，制定详细的施工方案，并由专业的施工队伍进行操作。同时，要注意施工过程中的安全和质量控制，确保工程顺利进行。

需要注意的是，以上施工方法仅为一般性描述，具体施工时可能需要根据实际工程情况、地质条件、施工环境等因素进行调整和优化，建议咨询专业的建筑工程师或相关技术人员，以获得更准确和详细的施工指导。此外，在施工前，还需办理相关的施工许可和审批手续，并遵循当地的建筑法规和安全标准。
